[DB] ERD 그림 그리기

사내 Confluence에 ERD가 있는데 스프링 배치의 Spring Batch 용 Meta-Data 의 그림과 비슷한 것을 발견했다.
박*일 님이 작성해서 물어보니 MySQLWorkbench 의 기능이라고 한다.

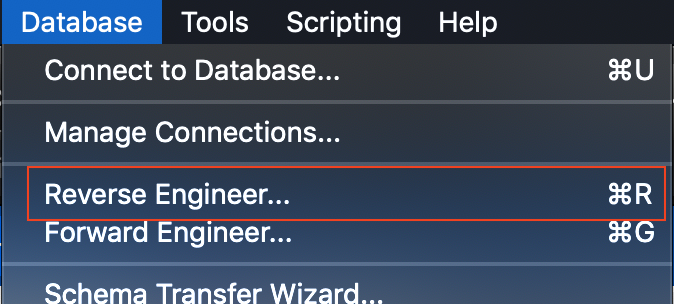

어떤 메뉴가 ERD를 만드는지 찾아보니 Database > Reserse Engineer 였다.

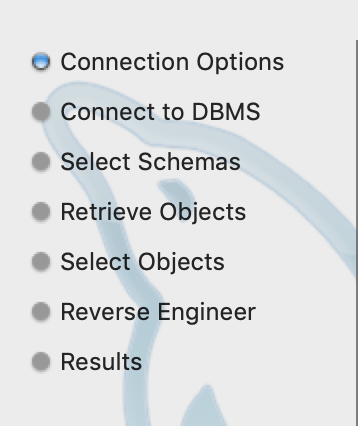

마법사(WIZARD) 형식으로 진행이 가능하다. 아래와 같은 7가지의 단계를 걸치는데 Select Objects에서 Show Filter 버튼을 눌러서 필요한 테이블만 선택해서 표시할 수 있다.

처음에 헷갈렸던 것은 왼쪽이 선택한 항목인데 반대로 선택했다.

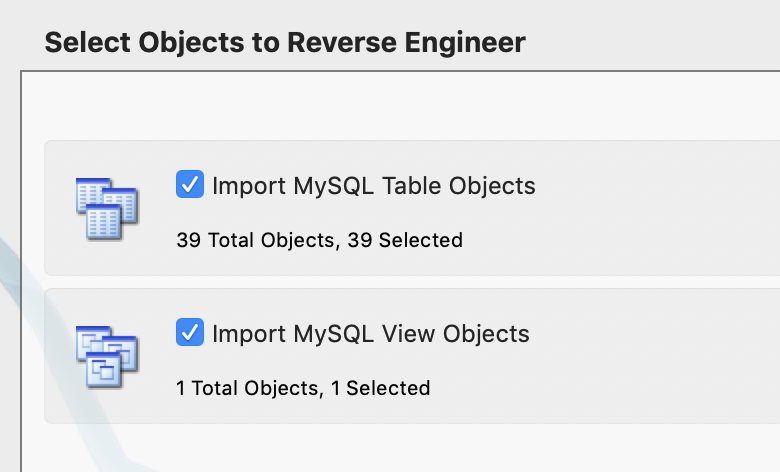

체크가 되어 있어야 ERD에 객체(테이블, 뷰...)가 표시된다.
